一、用途
GZB擺式給料機適用于選礦、煤礦、化工及其它部門，將顆粒物料從貯料槽經漏斗輸送各種類型的受料裝置。GZB擺式給料機不適宜輸送干粉或太大粒度的物料否則會出現粉塵污染及出口堵塞現象。
二、技術參數表

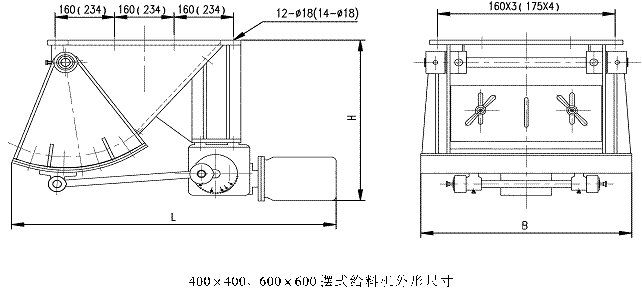

型號 | 進料口 L×M（mm） | 偏心輪行程 （mm） | 擺動次數 （次/分） | zui大給料粒度 （mm） | 外形 | 生產率 t/h | 電動機 | 重量kg | ||||
L | B | H | 型號 | 功率kW | 轉速r.p.m | |||||||
GZB3030 | 300×300 | 0～90 | 46 | 30 | 1000 | 450 | 500 | 6.5 | Y80S-4 | 1.1 | 1390 | 272 |
GZB4040 | 400×400 | 0～170 | 46 | 35 | 1050 | 550 | 560 | 12 | Y90S-4 | 1.1 | 1400 | 558 |
GZB6060 | 600×600 | 0～200 | 46 | 50 | 1295 | 820 | 745 | 25 | Y90L-4 | 1.5 | 1400 | 613 |
三、工作原理
GZB擺式給料機由殼體、弧板、鄂板、驅動裝置、閘板等組成，當電機開動后經減速機、曲柄連桿機構拖動弧板作圓弧往復運動，將煤均勻地卸到其他設備上。
四、安裝說明
GZB擺式給料機直接固定在料倉下，安裝前找平后將其用螺栓緊固。
